Baterai FIAMM 12SP210 12V 205Ah: Spesifikasi, Performa Discharge, dan Aplikasinya
Sistem daya cadangan membutuhkan baterai yang tidak hanya memiliki kapasitas besar, tetapi juga mampu menyuplai arus sesuai karakteristik beban. Kesalahan dalam memilih baterai dapat menyebabkan waktu backup tidak mencapai target, penurunan tegangan terlalu cepat, hingga terganggunya operasional perangkat penting ketika sumber listrik utama mengalami pemadaman.
Salah satu produk yang dapat dipertimbangkan untuk kebutuhan tersebut adalah baterai FIAMM 12SP210. Berdasarkan product sheet, baterai ini memiliki tegangan nominal 12 V dengan kapasitas 205 Ah pada laju pengosongan C20. Produk ini juga dilengkapi data performa constant current dan constant power yang dapat membantu teknisi melakukan perhitungan sistem secara lebih akurat.
Artikel ini akan membahas spesifikasi FIAMM 12SP210, pengertian kapasitas C20, performa discharge, kemungkinan aplikasi, hingga hal-hal yang perlu diperhatikan sebelum menggunakannya sebagai bagian dari bank baterai.

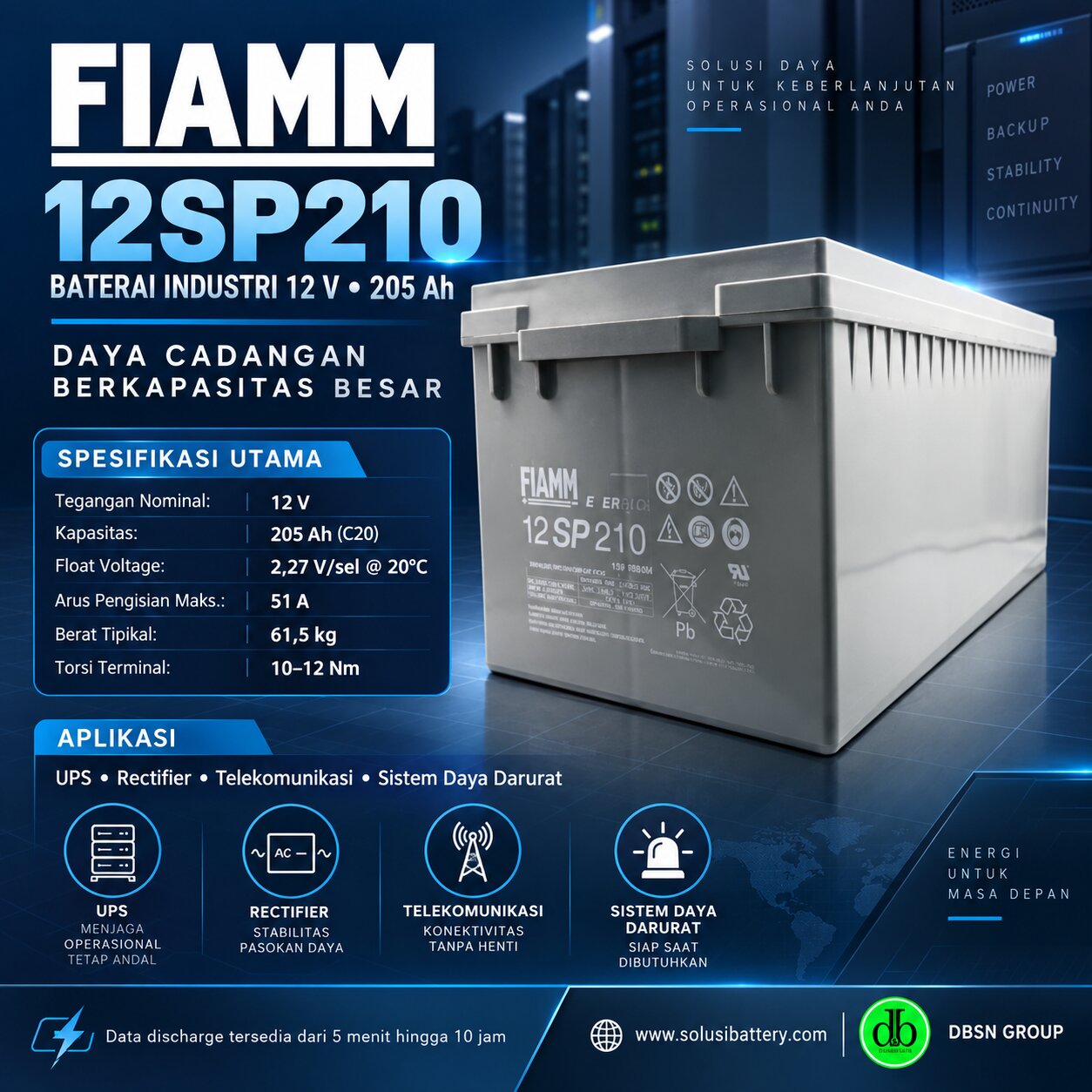

Mengenal Baterai FIAMM 12SP210
FIAMM 12SP210 merupakan baterai bertegangan nominal 12 V dengan kapasitas 205 Ah. Kapasitas tersebut diuji menggunakan standar C20 hingga tegangan akhir 1,75 V per sel pada suhu 25°C.
Walaupun angka “210” terdapat pada nama modelnya, kapasitas yang dinyatakan dalam lembar produk adalah 205 Ah pada C20. Oleh karena itu, penulisan spesifikasi teknis sebaiknya tetap mengikuti data resmi tersebut dan tidak langsung menyebut produk ini sebagai baterai berkapasitas 210 Ah.
Baterai ini memiliki bobot tipikal sekitar 61,5 kg. Bobot tersebut perlu diperhitungkan ketika merancang rak baterai, jalur pemindahan, struktur lantai, dan metode pemasangan. Dalam sistem yang menggunakan banyak baterai, total beban rak dapat menjadi sangat besar.
Sebagai contoh, penggunaan 32 unit FIAMM 12SP210 menghasilkan berat baterai sekitar:
32 × 61,5 kg = 1.968 kg
Angka tersebut belum termasuk berat rak, kabel, fuse, breaker, dan perlengkapan pendukung lainnya. Karena itu, perencanaan bank baterai harus mencakup aspek elektrik sekaligus mekanis.
Spesifikasi Teknis Baterai FIAMM 12SP210
Berikut rangkuman data utama FIAMM 12SP210 berdasarkan product sheet:
| Parameter | Spesifikasi |
|---|---|
| Merek | FIAMM |
| Model | 12SP210 |
| Tegangan nominal | 12,00 V |
| Kapasitas | 205 Ah pada C20 |
| Tegangan akhir pengujian | 1,75 V per sel |
| Suhu pengujian kapasitas | 25°C |
| Float voltage | 2,27 V per sel pada 20°C |
| Arus pengisian maksimum | 51 A |
| Torsi koneksi terminal | 10–12 Nm |
| Berat tipikal | 61,5 kg |
Satu baterai nominal 12 V pada umumnya terdiri atas enam sel. Berdasarkan float voltage 2,27 V per sel, nilai tegangan pemeliharaan secara matematis adalah:
2,27 V × 6 sel = 13,62 V
Nilai tersebut merupakan hasil perhitungan berdasarkan informasi per sel. Pengaturan charger dalam instalasi aktual tetap harus mengikuti rekomendasi produsen, konfigurasi sistem, temperatur ruangan, dan karakteristik perangkat yang digunakan.
Apa Arti Kapasitas 205Ah pada C20?
Kapasitas 205 Ah tidak berarti baterai selalu dapat memasok arus 205 A selama satu jam dalam setiap kondisi. Nilai kapasitas baterai dipengaruhi oleh laju pengosongan, tegangan akhir, temperatur, umur baterai, dan kondisi operasional.
Istilah C20 menunjukkan bahwa kapasitas diukur menggunakan periode pengosongan selama 20 jam. Secara sederhana, arus pengujian teoritisnya dapat dihitung sebagai berikut:
205 Ah ÷ 20 jam = 10,25 A
Namun, hasil aktual harus tetap merujuk pada prosedur pengujian produsen. Pada product sheet FIAMM 12SP210, kapasitas tersebut dinyatakan hingga tegangan akhir 1,75 V per sel pada suhu 25°C.
Berdasarkan tegangan dan kapasitas nominal, energi teoritis baterai dapat diperkirakan:
12 V × 205 Ah = 2.460 Wh atau sekitar 2,46 kWh
Energi teoritis tersebut bukan berarti seluruhnya dapat digunakan sebagai energi bersih untuk beban. Pada sistem UPS atau inverter terdapat rugi-rugi konversi. Selain itu, perangkat biasanya akan berhenti beroperasi ketika tegangan baterai mencapai batas minimum tertentu.
Jika Anda sedang merencanakan penggantian atau penambahan bank baterai, konsultasikan konfigurasi dan kebutuhan backup melalui layanan distributor baterai industri dan baterai UPS agar pemilihannya tidak hanya didasarkan pada kapasitas nominal.
Performa Constant Current Discharge FIAMM 12SP210
Constant current discharge merupakan kondisi ketika baterai menyuplai arus yang relatif tetap selama periode tertentu hingga mencapai tegangan akhir yang ditentukan. Data ini penting karena beban yang membutuhkan backup singkat biasanya menarik arus lebih besar dibandingkan beban dengan target backup panjang.
Berdasarkan product sheet, berikut sebagian data constant current discharge FIAMM 12SP210 pada tegangan akhir 1,75 V per sel:
| Durasi Discharge | Arus yang Tercantum |
|---|---|
| 5 menit | 528 A |
| 10 menit | 399 A |
| 15 menit | 319 A |
| 30 menit | 202 A |
| 45 menit | 149 A |
| 1 jam | 119 A |
| 2 jam | 68,6 A |
| 3 jam | 49,6 A |
| 4 jam | 39,2 A |
| 5 jam | 32,7 A |
| 6 jam | 28,0 A |
| 8 jam | 22,2 A |
| 10 jam | 18,5 A |
Data constant current pada lembar produk dinyatakan pada suhu 20°C dan sudah mencakup penurunan tegangan pada koneksi FIAMM.
Tabel tersebut memperlihatkan bahwa kemampuan arus baterai berhubungan dengan durasi pengosongan. Untuk durasi pendek, baterai dapat menyuplai arus yang lebih tinggi. Ketika waktu pengosongan diperpanjang, arus yang tersedia menjadi lebih rendah.
Angka pada tabel tidak boleh digunakan secara terpisah tanpa mempertimbangkan beberapa faktor berikut:
- Tegangan kerja minimum perangkat.
- Tegangan akhir per sel yang digunakan.
- Efisiensi UPS atau inverter.
- Jumlah baterai dalam satu string.
- Jumlah string yang dipasang paralel.
- Temperatur ruang baterai.
- Kondisi dan usia aktual baterai.
- Margin keamanan dalam perancangan sistem.
Pengaruh Tegangan Akhir terhadap Performa Discharge
Product sheet FIAMM 12SP210 menyediakan data pada beberapa tegangan akhir, mulai dari 1,60 hingga 1,90 V per sel. Pemilihan tegangan akhir memberikan pengaruh terhadap besarnya arus yang dapat disuplai.
Sebagai contoh, untuk durasi 15 menit:
| Tegangan Akhir | Arus Discharge |
|---|---|
| 1,60 V per sel | 355 A |
| 1,65 V per sel | 346 A |
| 1,67 V per sel | 338 A |
| 1,70 V per sel | 333 A |
| 1,75 V per sel | 319 A |
| 1,80 V per sel | 299 A |
| 1,85 V per sel | 264 A |
| 1,90 V per sel | 220 A |
Semakin rendah tegangan akhir yang diperbolehkan, semakin besar energi yang dapat dikeluarkan dari baterai. Namun, batas tegangan tersebut tidak boleh ditentukan sembarangan. Batas minimum harus sesuai dengan perangkat, desain sistem, dan ketentuan teknis baterai.
Dalam aplikasi UPS, batas tegangan akhir juga dipengaruhi oleh DC bus dan jumlah baterai dalam satu string. Oleh sebab itu, tabel discharge perlu dibaca bersama dengan data teknis UPS, bukan hanya berdasarkan kebutuhan daya beban.
Performa Constant Power Discharge
Selain tabel arus, FIAMM juga menyediakan data constant power discharge dalam satuan watt per sel. Data ini membantu perancang sistem menghitung kemampuan baterai ketika beban membutuhkan daya relatif tetap.
Berikut performa FIAMM 12SP210 pada tegangan akhir 1,75 V per sel:
| Durasi Discharge | Daya per Sel |
|---|---|
| 5 menit | 1.003 W/sel |
| 10 menit | 768 W/sel |
| 15 menit | 613 W/sel |
| 30 menit | 395 W/sel |
| 45 menit | 294 W/sel |
| 1 jam | 238 W/sel |
| 2 jam | 137 W/sel |
| 3 jam | 97,9 W/sel |
| 4 jam | 77,5 W/sel |
| 5 jam | 64,8 W/sel |
| 6 jam | 55,6 W/sel |
| 8 jam | 44,2 W/sel |
| 10 jam | 36,9 W/sel |
Data constant power pada lembar produk dinyatakan pada suhu 25°C. Nilai watt per sel tidak boleh langsung dianggap sebagai daya bersih yang diterima beban. Perhitungan harus mempertimbangkan jumlah sel, konfigurasi baterai, tegangan DC, efisiensi konversi, dan batas cut-off perangkat.
Sebagai contoh, baterai nominal 12 V umumnya memiliki enam sel. Meskipun demikian, mengalikan nilai W/sel dengan enam hanya memberikan gambaran awal. Penentuan jumlah baterai untuk suatu UPS harus menggunakan metode perhitungan yang sesuai dengan tegangan DC bus dan data discharge resmi.
Untuk memahami hubungan antara beban, jumlah baterai, dan durasi operasional, Anda dapat mempelajari layanan perhitungan waktu backup dan bank baterai UPS sebelum menentukan konfigurasi pengadaan.
Keunggulan Teknis FIAMM 12SP210
Berdasarkan data yang tersedia, FIAMM 12SP210 memiliki beberapa karakteristik penting untuk kebutuhan sistem daya cadangan.
1. Kapasitas Besar
Kapasitas 205 Ah pada C20 memungkinkan produk ini dipertimbangkan untuk sistem yang memerlukan penyimpanan energi relatif besar. Kapasitas tersebut tetap harus disesuaikan dengan beban dan durasi backup.
2. Data Discharge yang Lengkap
Lembar produk menyediakan tabel constant current dan constant power mulai dari 5 menit hingga 10 jam. Informasi ini membantu perancang sistem mengevaluasi kemampuan baterai pada beban berdurasi pendek maupun panjang.
3. Arus Pengisian Maksimum yang Jelas
FIAMM mencantumkan arus pengisian maksimum sebesar 51 A. Batas ini menjadi salah satu acuan dalam memilih dan mengatur charger agar baterai tidak menerima arus di luar ketentuan.
4. Rekomendasi Float Voltage
Float voltage sebesar 2,27 V per sel pada 20°C memberikan panduan dasar untuk pengaturan tegangan pemeliharaan. Pengaturan aktual perlu mempertimbangkan temperatur dan spesifikasi charger.
5. Ketentuan Torsi Terminal
Torsi koneksi sebesar 10–12 Nm membantu teknisi memastikan sambungan terminal terpasang dengan tepat. Sambungan yang terlalu longgar dapat meningkatkan resistansi dan panas, sedangkan pengencangan berlebihan berisiko merusak terminal.
Aplikasi Baterai FIAMM 12SP210
Product sheet yang digunakan sebagai referensi tidak mencantumkan daftar aplikasi secara khusus. Namun, berdasarkan tegangan, kapasitas, serta ketersediaan data constant current dan constant power, FIAMM 12SP210 dapat dipertimbangkan untuk sejumlah sistem daya cadangan yang kompatibel, seperti:
- Uninterruptible Power Supply atau UPS.
- Sistem rectifier DC.
- Perangkat telekomunikasi.
- Ruang server dan pusat data.
- Sistem kontrol serta instrumentasi industri.
- Sistem daya darurat bangunan.
- Sistem penyimpanan energi dengan charger yang sesuai.
- Infrastruktur penting yang memerlukan kontinuitas pasokan listrik.
Kelayakan penggunaan tetap harus ditentukan melalui verifikasi kompatibilitas. Tegangan baterai, arus pengisian, tegangan float, tegangan akhir, dan karakteristik beban harus sesuai dengan sistem yang akan digunakan.
Konfigurasi FIAMM 12SP210 dalam Bank Baterai
Dalam instalasi berkapasitas besar, baterai dapat dirangkai secara seri atau paralel sesuai kebutuhan.
Rangkaian Seri
Rangkaian seri digunakan untuk meningkatkan tegangan total. Secara nominal, contoh konfigurasi empat baterai 12 V yang dirangkai seri akan menghasilkan:
4 × 12 V = 48 V nominal
Kapasitas rangkaian tetap sekitar 205 Ah, sedangkan tegangannya meningkat menjadi 48 V nominal.
Pada UPS industri, jumlah baterai dalam satu string dapat lebih banyak karena harus mengikuti tegangan DC bus UPS. Jangan menentukan jumlah unit hanya berdasarkan tegangan output AC perangkat.
Rangkaian Paralel
Rangkaian paralel digunakan untuk meningkatkan kapasitas total. Sebagai ilustrasi, dua string identik berkapasitas 205 Ah yang dipasang paralel secara teoritis menghasilkan kapasitas sekitar 410 Ah.
Konfigurasi paralel memerlukan perhatian lebih terhadap:
- Kesamaan panjang dan ukuran kabel.
- Distribusi arus antarstring.
- Proteksi setiap string.
- Kesamaan model, usia, dan kondisi baterai.
- Keseimbangan tegangan.
- Sistem monitoring baterai.
Baterai berbeda model, umur, kapasitas, atau kondisi sebaiknya tidak dicampurkan dalam satu bank karena dapat menyebabkan ketidakseimbangan pengisian dan pengosongan.
Faktor yang Memengaruhi Waktu Backup
Waktu backup aktual FIAMM 12SP210 tidak dapat ditentukan hanya berdasarkan angka 205 Ah. Beberapa faktor yang harus dihitung antara lain:
Beban Aktual
Kapasitas UPS dalam kVA tidak selalu sama dengan beban yang sedang digunakan. Perhitungan harus menggunakan daya beban aktual dalam watt serta memperhatikan faktor daya.
Efisiensi Perangkat
UPS dan inverter memiliki rugi-rugi konversi. Energi yang diterima beban akan lebih kecil daripada energi yang dikeluarkan bank baterai.
Tegangan Cut-Off
Setiap perangkat memiliki batas tegangan minimum. Ketika tegangan DC mencapai batas tersebut, UPS atau inverter akan berhenti bekerja untuk melindungi sistem.
Temperatur
Product sheet mencantumkan kondisi temperatur tertentu untuk data kapasitas dan discharge. Temperatur aktual yang berbeda dapat memengaruhi kemampuan serta usia baterai.
Kondisi Baterai
Kapasitas baterai dapat menurun seiring umur dan penggunaan. Perhitungan sistem yang kritis perlu memasukkan faktor penuaan dan margin desain.
Kualitas Instalasi
Ukuran kabel, panjang kabel, kualitas konektor, torsi terminal, fuse, dan breaker dapat memengaruhi rugi tegangan. Instalasi yang tidak tepat berisiko menimbulkan panas berlebihan.
Sebelum mengganti baterai lama, sebaiknya lakukan pemeriksaan sistem melalui penyedia baterai UPS dan layanan penggantian bank baterai agar masalah pada charger, koneksi, atau perangkat proteksi dapat diketahui lebih awal.
Panduan Pengisian dan Pemasangan
Pemasangan FIAMM 12SP210 perlu dilakukan dengan prosedur yang benar karena baterai memiliki bobot besar dan mampu menyuplai arus tinggi.
Beberapa hal yang harus diperhatikan meliputi:
- Pastikan polaritas baterai benar sebelum menyambungkan kabel.
- Gunakan kabel sesuai arus dan jarak instalasi.
- Pasang fuse atau breaker yang sesuai.
- Gunakan rack dengan kapasitas beban memadai.
- Terapkan torsi koneksi terminal 10–12 Nm.
- Jangan melebihi arus pengisian maksimum 51 A.
- Periksa kesesuaian float voltage dengan sistem charger.
- Jaga area baterai tetap aman, bersih, dan sesuai persyaratan instalasi.
- Hindari penggunaan baterai berbeda tipe atau usia dalam satu string.
- Lakukan pencatatan tegangan setiap unit setelah pemasangan.
Pemasangan sebaiknya dilaksanakan oleh teknisi yang memahami sistem DC. Kesalahan polaritas atau hubungan singkat pada baterai berkapasitas besar dapat menimbulkan risiko serius terhadap perangkat dan keselamatan kerja.
Data yang Dibutuhkan Sebelum Membeli FIAMM 12SP210
Agar baterai sesuai dengan kebutuhan proyek, pengguna perlu menyiapkan beberapa informasi berikut:
- Merek dan tipe UPS, rectifier, atau inverter.
- Kapasitas perangkat dalam VA, kVA, atau watt.
- Beban aktual dalam watt.
- Target waktu backup.
- Tegangan DC bus.
- Jumlah baterai dalam satu string.
- Jumlah string paralel.
- Spesifikasi charger.
- Temperatur ruang baterai.
- Kondisi rack dan kabel intercell.
- Data baterai lama jika kebutuhan berupa penggantian.
- Ruang yang tersedia untuk penempatan baterai.
Informasi tersebut memungkinkan teknisi melakukan evaluasi dengan lebih akurat. Untuk proyek penggantian, pemeriksaan tegangan charger dan kondisi instalasi lama juga penting agar baterai baru tidak mengalami masalah akibat perangkat pendukung yang tidak sesuai.
Pertanyaan yang Sering Diajukan
Berapa kapasitas baterai FIAMM 12SP210?
Kapasitas yang tercantum dalam product sheet adalah 205 Ah pada C20 hingga tegangan akhir 1,75 V per sel pada suhu 25°C.
Apakah FIAMM 12SP210 memiliki kapasitas 210Ah?
Angka 210 merupakan bagian dari nama model 12SP210. Kapasitas performa yang dinyatakan oleh produsen pada lembar produk adalah 205 Ah pada C20.
Berapa tegangan FIAMM 12SP210?
Tegangan nominalnya adalah 12 V.
Berapa berat FIAMM 12SP210?
Berat tipikal yang tercantum adalah 61,5 kg per unit.
Berapa arus pengisian maksimum FIAMM 12SP210?
Arus pengisian maksimum yang tercantum dalam product sheet adalah 51 A.
Berapa float voltage FIAMM 12SP210?
Float voltage yang direkomendasikan adalah 2,27 V per sel pada suhu 20°C. Pada baterai 12 V yang terdiri atas enam sel, nilai matematisnya sekitar 13,62 V.
Berapa torsi terminal FIAMM 12SP210?
Torsi koneksi terminal yang direkomendasikan adalah 10–12 Nm.
Apakah FIAMM 12SP210 dapat digunakan untuk UPS?
Produk ini dapat dipertimbangkan untuk UPS jika tegangan DC bus, konfigurasi baterai, kemampuan charger, target backup, dan karakteristik bebannya sesuai. Verifikasi teknis tetap diperlukan sebelum pemasangan.
Bagaimana cara menghitung waktu backup-nya?
Perhitungan harus menggunakan daya beban aktual, efisiensi UPS, tegangan DC, batas cut-off, jumlah baterai, temperatur, dan tabel discharge. Membagi kapasitas Ah dengan arus beban saja belum cukup untuk menghasilkan estimasi yang akurat.
Kesimpulan
Baterai FIAMM 12SP210 memiliki tegangan nominal 12 V dan kapasitas 205 Ah pada C20 hingga tegangan akhir 1,75 V per sel pada suhu 25°C. Produk ini memiliki arus pengisian maksimum 51 A, float voltage 2,27 V per sel pada 20°C, torsi koneksi 10–12 Nm, dan berat tipikal 61,5 kg.
Ketersediaan tabel constant current serta constant power dari durasi 5 menit sampai 10 jam membantu perancang sistem mengevaluasi performa baterai berdasarkan karakteristik beban. Namun, waktu backup aktual tetap dipengaruhi oleh beban, efisiensi perangkat, tegangan cut-off, temperatur, konfigurasi bank baterai, usia baterai, dan kualitas instalasi.
Pemilihan FIAMM 12SP210 sebaiknya diawali dengan pemeriksaan data UPS atau rectifier, kebutuhan daya aktual, target backup, tegangan DC bus, serta kemampuan charger. Dengan perhitungan yang tepat, pengguna dapat memperoleh konfigurasi baterai yang lebih aman, efisien, dan sesuai kebutuhan operasional.
