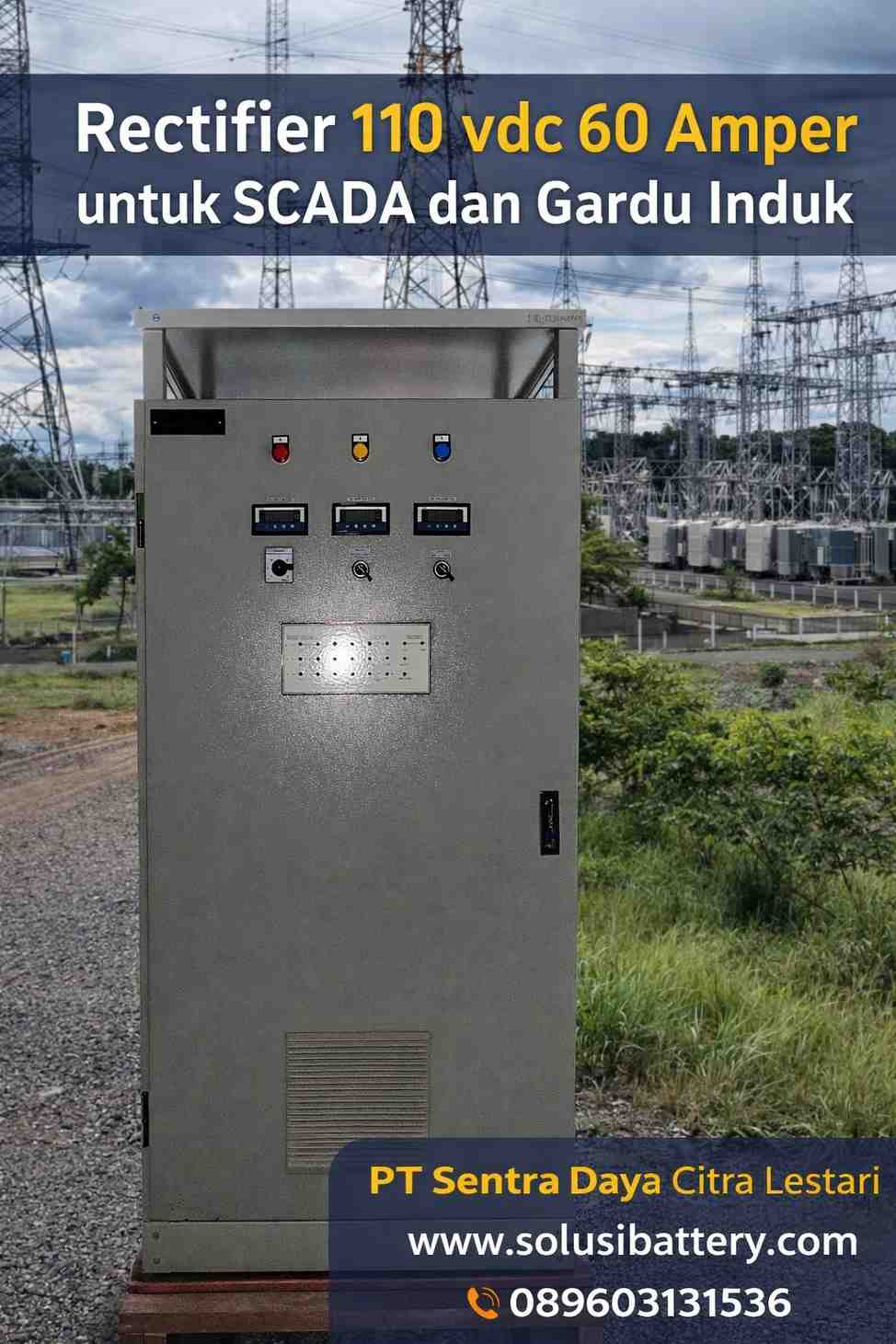

Rectifier 110 VDC 60 Amper merupakan komponen vital dalam sistem kelistrikan DC industri yang menuntut keandalan tinggi, stabilitas tegangan, dan kontinuitas suplai tanpa kompromi. Pada lingkungan seperti gardu induk, pembangkit, industri proses, hingga fasilitas transportasi, kegagalan suplai DC dapat berdampak langsung pada sistem proteksi, kontrol, dan keselamatan operasi. Karena itu, pemilihan rectifier dengan kapasitas dan karakteristik yang tepat menjadi fondasi utama sistem DC modern.
Rectifier 110 VDC 60 Amper untuk Sistem DC Industri
Dalam sistem DC industri, rectifier berfungsi sebagai jantung suplai energi. Perangkat ini mengubah sumber AC menjadi DC yang stabil untuk memberi daya pada beban kritikal dan sekaligus mengisi battery bank. Kapasitas 60 Amper dipilih karena mampu menopang beban kontrol yang besar, sekaligus menyediakan margin arus yang cukup untuk kondisi transien dan kebutuhan darurat.
Apa Itu Rectifier 110 VDC 60 Amper?
Masalah:
Beban kontrol DC membutuhkan suplai yang sangat stabil. Fluktuasi kecil saja dapat menyebabkan relay proteksi gagal bekerja, sistem kontrol restart, atau alarm palsu yang mengganggu operasi.
Solusi:
Rectifier industri dengan arus 60A dirancang untuk beban kontinu, menggunakan komponen heavy-duty dan sistem kontrol presisi agar tegangan DC tetap konstan meski terjadi variasi beban.
Tips:
Pilih rectifier dengan regulasi output ±1% untuk menjamin kestabilan tegangan pada seluruh rentang beban.
Tren:
Standar DC 110 V semakin dominan di gardu induk dan industri berat karena keseimbangan optimal antara efisiensi, keselamatan, dan kompatibilitas peralatan.
Fungsi konversi AC ke DC
Rectifier bekerja dengan menyearahkan tegangan AC menjadi DC melalui rangkaian penyearah terkendali. Pada tipe industri, proses ini dikombinasikan dengan filtering dan kontrol arus agar ripple tegangan sangat rendah dan aman bagi peralatan sensitif.
Peran rectifier dalam sistem DC kritikal
Dalam sistem DC kritikal, rectifier tidak hanya berfungsi sebagai power supply, tetapi juga sebagai battery charger. Saat sumber AC normal, rectifier menyuplai beban sekaligus menjaga baterai dalam kondisi float. Ketika AC padam, baterai mengambil alih tanpa jeda.
Alasan tegangan 110 VDC digunakan di industri berat
Tegangan 110 VDC dipilih karena:
- Lebih tahan terhadap drop tegangan pada jarak kabel panjang
- Aman untuk sistem kontrol dibanding tegangan DC lebih tinggi
- Telah menjadi standar global pada gardu induk dan pembangkit
Seorang praktisi sistem proteksi tenaga listrik menyebutkan, “Standar 110 VDC memberi keseimbangan terbaik antara keandalan sistem, keselamatan personel, dan kompatibilitas relay proteksi lintas merek.”
Fungsi Rectifier 110 VDC pada Gardu Induk & Industri
Masalah:
Kegagalan suplai DC sering kali berujung pada blackout sistem kontrol, meskipun sumber AC utama masih tersedia.
Solusi:
Kombinasi rectifier + battery bank memastikan suplai DC tetap tersedia dalam kondisi apa pun.
Tips:
Gunakan sistem redundansi dan monitoring untuk meningkatkan keandalan jangka panjang.
Tren:
Integrasi dengan SCADA memungkinkan pemantauan status rectifier dan baterai secara real-time.
Supplai relay proteksi
Relay proteksi membutuhkan tegangan DC yang stabil agar dapat mendeteksi gangguan dan mengeksekusi trip dengan presisi. Rectifier 110 VDC 60 Amper memastikan relay tetap aktif bahkan saat kondisi beban puncak.
SCADA & kontrol panel
Sistem SCADA, PLC, dan kontrol panel sangat sensitif terhadap fluktuasi tegangan. Rectifier industri menyediakan DC bersih dengan ripple rendah sehingga komunikasi data dan kontrol tetap andal.
Emergency DC power
Pada kondisi darurat seperti pemadaman total AC, battery bank yang di-charge oleh rectifier akan mengambil alih suplai. Untuk aplikasi ini, rectifier sering dipasangkan dengan baterai VRLA AGM berkapasitas besar seperti pada artikel pendukung [Baterai VRLA AGM 120 Ah merk Safe Energy], yang dirancang khusus untuk aplikasi DC industri dan backup jangka panjang.

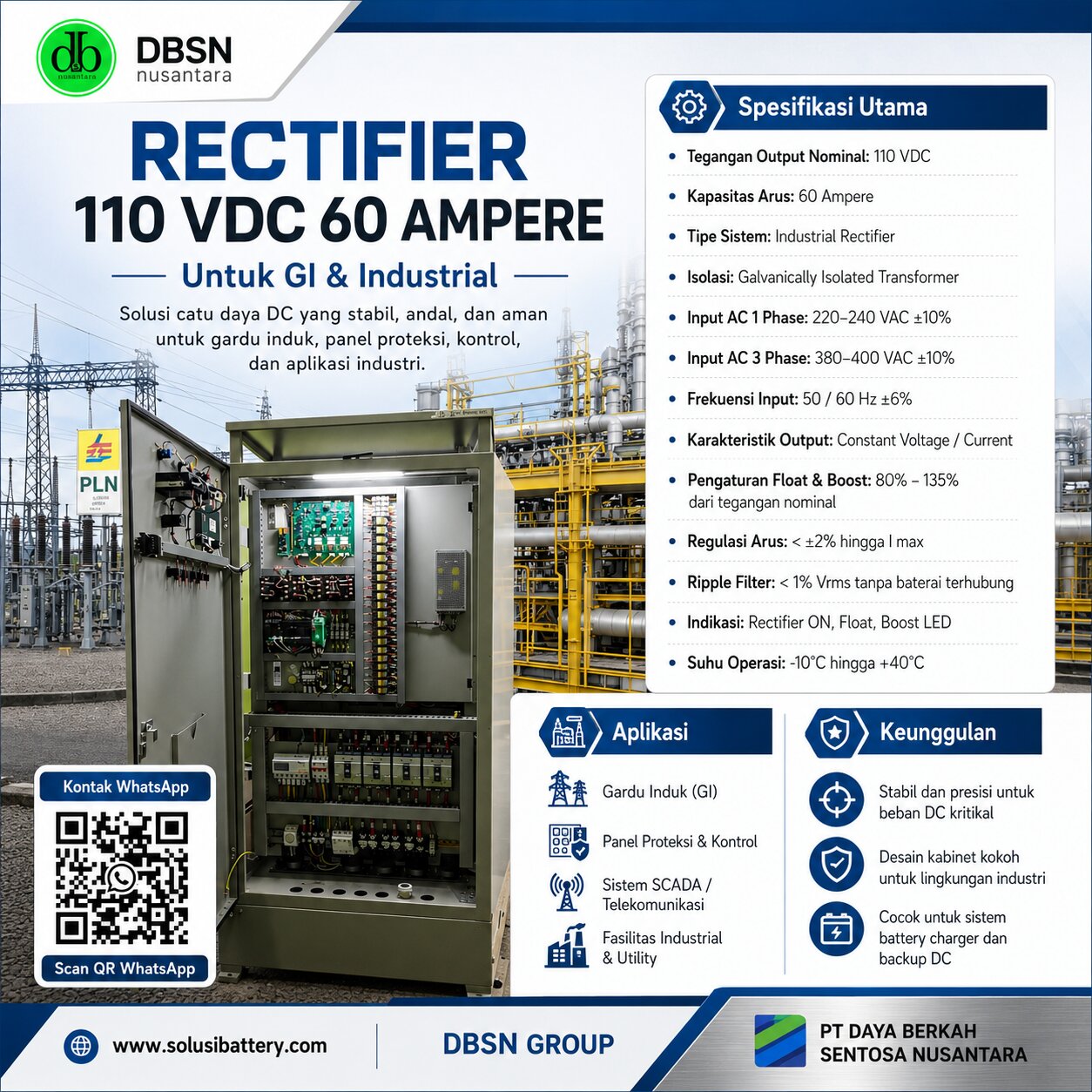

Spesifikasi Teknis Rectifier 110 VDC 60 Amper
Berdasarkan data teknis pada brosur battery charger industri, spesifikasi utama rectifier 110 VDC 60A mencakup:
Poin teknis utama
- Output: 110 VDC nominal
- Arus: 60 Amper, cocok untuk beban kontinu dan charging baterai
- Input AC:
- 1 Phase: 220–240 VAC
- 3 Phase: 380–400 VAC
Sistem penyearah
- Menggunakan SCR thyristor yang dikenal tangguh untuk operasi jangka panjang
- Opsi 6 pulse atau 12 pulse rectifier
- 6 pulse: ekonomis dan umum digunakan
- 12 pulse: THD lebih rendah, cocok untuk sistem dengan standar kualitas daya tinggi
Karakteristik output
- Constant Voltage / Constant Current (IU) sesuai DIN 41773
- Ripple factor <1% Vrms, aman untuk relay dan peralatan elektronik sensitif
- Efisiensi tinggi untuk operasi 24/7 tanpa overheating
Menurut seorang engineer commissioning, “Ripple DC di bawah 1% adalah syarat mutlak agar relay proteksi dan modul kontrol memiliki umur pakai optimal.”
Sistem Proteksi & Keamanan Rectifier 110 VDC
Masalah:
Risiko short circuit, kesalahan polaritas baterai, dan lonjakan arus dapat merusak rectifier maupun beban DC.
Solusi:
Rectifier industri dilengkapi proteksi internal lengkap yang bekerja otomatis.
Tips:
Pastikan fitur soft start tersedia untuk mengurangi stress awal pada komponen.
Tren:
Alarm digital dan remote monitoring menjadi standar baru pada sistem DC modern.
Bahasan proteksi
- Short circuit protection untuk mencegah kerusakan fatal
- Over current protection hingga 105% dari arus nominal
- Proteksi polaritas baterai untuk menghindari kesalahan instalasi
- Soft start & surge suppressor guna meredam lonjakan awal
- Alarm & indikator LED/LCD untuk status rectifier, mode float/boost, dan fault
Seluruh sistem proteksi ini memastikan rectifier 110 VDC 60 Amper mampu bekerja stabil dalam jangka panjang, sekaligus melindungi battery bank dan beban DC dari risiko operasional.
Rectifier 110 VDC 60 Amper dalam implementasi sistem DC industri tidak bisa dilepaskan dari pemilihan topologi penyearah, integrasi dengan battery bank, serta kepatuhan terhadap standar keandalan internasional. Bagian lanjutan ini membahas aspek teknis lanjutan yang sering menjadi penentu berhasil atau gagalnya sistem DC di lapangan.
Perbedaan Rectifier 6 Pulse vs 12 Pulse
Masalah:
Harmonik dari rectifier dapat mengganggu sistem AC hulu, memicu pemanasan trafo, menurunkan efisiensi, dan mempengaruhi peralatan lain yang terhubung pada jaringan yang sama.
Solusi:
Rectifier 12 pulse dirancang untuk menekan Total Harmonic Distortion (THD) secara signifikan dibanding 6 pulse.
Tips:
Gunakan 12 pulse untuk aplikasi gardu induk dan fasilitas dengan standar power quality ketat.
Tren:
Kesadaran terhadap power quality semakin meningkat, terutama pada sistem kelistrikan skala besar dan kritikal.
Dampak THD pada jaringan
THD tinggi menyebabkan arus harmonik beredar di jaringan AC. Dampaknya antara lain:
- Kenaikan rugi-rugi pada transformator
- Overheating pada kabel dan panel
- Gangguan pada sistem proteksi dan kontrol
Dalam praktik lapangan, banyak gangguan “tidak jelas” pada sistem kontrol ternyata berakar dari harmonik yang diabaikan sejak tahap desain rectifier.
Kapan cukup 6 pulse
Rectifier 6 pulse umumnya cukup untuk:
- Beban DC kecil hingga menengah
- Sistem industri dengan toleransi harmonik lebih longgar
- Aplikasi non-kritis dengan jaringan AC dedicated
Pendekatan ini lebih ekonomis dan mudah perawatan, selama analisis harmonik menunjukkan nilai THD masih dalam batas aman.
Kapan wajib 12 pulse
Rectifier 12 pulse direkomendasikan bahkan diwajibkan pada:
- Gardu induk dan pembangkit
- Sistem DC yang terhubung ke jaringan bersama
- Fasilitas dengan audit kualitas daya berkala
Dalam pengalaman teknis di lapangan, penggunaan 12 pulse sering menjadi “pembeda” antara sistem DC yang stabil bertahun-tahun dengan sistem yang sering memicu alarm tanpa sebab jelas.
Integrasi Rectifier 110 VDC dengan Battery Bank
Masalah:
Beban DC harus tetap hidup saat suplai AC padam, baik akibat gangguan jaringan maupun pekerjaan pemeliharaan.
Solusi:
Integrasi rectifier + VRLA battery memastikan kontinuitas suplai DC tanpa jeda.
Tips:
Hitung kapasitas Ah berdasarkan durasi backup terlama yang dipersyaratkan, bukan hanya beban nominal.
Tren:
Monitoring battery real-time menjadi standar baru untuk mencegah kegagalan mendadak.
Float & boost charging
Rectifier industri bekerja dalam dua mode utama:
- Float charge, menjaga baterai penuh tanpa overcharge
- Boost charge, mempercepat pengisian setelah discharge
Pengaturan yang tepat memperpanjang umur VRLA battery dan menjaga kesiapan sistem DC.
Kompatibilitas VRLA
Rectifier 110 VDC 60A umumnya kompatibel dengan berbagai tipe VRLA AGM maupun GEL, selama parameter tegangan dan arus disesuaikan. Integrasi ini juga perlu memperhatikan proteksi petir dan surge, sebagaimana dibahas pada artikel pendukung [Sistem Perawatan Rectifier dari gangguan Petir], karena lonjakan transien sering menjadi penyebab degradasi baterai lebih cepat dari umur desainnya.
Battery dan rectifier dalam satu cabinet
Konsep single cabinet system semakin populer karena:
- Menghemat ruang panel
- Memudahkan instalasi dan commissioning
- Mempercepat inspeksi rutin
Namun, ventilasi dan manajemen panas harus dirancang dengan cermat agar tidak mengurangi umur baterai.
Aplikasi Rectifier 110 VDC 60A di Lapangan
Masalah:
Kegagalan sistem DC berarti downtime mahal dan berisiko keselamatan.
Solusi:
Penggunaan rectifier industrial grade dengan rating dan proteksi yang tepat.
Tips:
Gunakan enclosure minimal IP41 untuk lingkungan industri dalam ruangan.
Tren:
Standarisasi IEC semakin ketat dalam proyek-proyek baru.
Aplikasi utama
- Gardu Induk PLN – suplai relay proteksi, SCADA, dan kontrol pemutus
- Power plant – sistem kontrol turbin dan proteksi generator
- Industri migas – fasilitas proses dengan risiko tinggi
- MRT / railway – sinyal, interlocking, dan kontrol darurat
- Data center & fasilitas kritikal – menjaga sistem kontrol dan monitoring tetap aktif
Dalam banyak proyek, rectifier 110 VDC 60A dipilih bukan hanya karena kapasitas arusnya, tetapi karena reputasi keandalannya pada operasi 24/7.
H2 – Standar & Keandalan Rectifier Industri
Keandalan rectifier industri ditentukan oleh kepatuhan terhadap standar teknis yang ketat.
Bahasan utama
- Isolasi galvanik antara input dan output untuk keselamatan
- Insulation resistance & dielectric strength tinggi untuk mencegah breakdown
- IP41 sesuai IEC 60529, melindungi dari debu dan benda asing
- Epoxy powder coating anti korosi, penting untuk umur panjang di lingkungan industri
Pengalaman menunjukkan bahwa spesifikasi mekanikal sering diabaikan, padahal justru menjadi faktor penentu ketahanan jangka panjang.
Tips Memilih Rectifier 110 VDC 60 Amper yang Tepat
Checklist praktis:
- ✔ Kapasitas arus vs beban aktual dan cadangan
- ✔ Redundansi dan peluang future expansion
- ✔ Sistem alarm & monitoring yang informatif
- ✔ Kemudahan maintenance dan ketersediaan spare part
- ✔ Dukungan teknis dan layanan commissioning
Pendekatan memilih rectifier bukan soal harga terendah, melainkan biaya siklus hidup terendah dan risiko operasional paling kecil.
CTA (Soft Selling Teknis)
Untuk sistem DC yang benar-benar andal, langkah terbaik adalah memulai dari desain yang tepat. Layanan yang dapat dipertimbangkan meliputi:
- Konsultasi kebutuhan sistem DC 110 V sesuai aplikasi
- Perhitungan kapasitas rectifier 110 VDC 60A dan battery bank
- Permintaan datasheet teknis dan konfigurasi proyek
Pendekatan teknis sejak awal akan memastikan Rectifier 110 VDC 60 Amper bekerja optimal sepanjang umur sistem, dan Rectifier 110 VDC 60 Amper tetap menjadi tulang punggung suplai DC industri yang andal.
